استراکچر خورشیدی ۲ پنل یک ردیف تیپ سنگین آراپل | گالوانیزه گرم

معرفی استراکچر خورشیدی ۲ پنل یک ردیف تیپ سنگین آراپل

استراکچر خورشیدی ۲ پنل یک ردیف تیپ سنگین برند آراپل ، سازه‌ای فولادی برای نصب و نگهداری پنل‌های خورشیدی بزرگ در پروژه‌های خورشیدی است. این محصول با استفاده از پروفیل‌های فولادی ST37 و تکنولوژی شکل‌دهی سرد (CFS) تولید می‌شود. همچنین، پوشش گالوانیزه گرم عمقی به افزایش مقاومت سازه در برابر خوردگی و شرایط محیطی کمک می‌کند.

این استراکچر برای نصب روی سطح زمین و بام طراحی شده است. بسته به شرایط پروژه، می‌توان آن را با روش بتن درجا، یعنی قرار دادن پایه‌ها در بتن، یا با اتصال به بلوک سیمانی اجرا کرد. انتخاب روش نصب باید با توجه به طراحی فونداسیون، شرایط محل اجرا و نیروهای وارد بر سازه انجام شود.

استراکچر دو پنل یک ردیف تیپ سنگین سولارنیرو، با ساختار فولادی و اتصالات پیچی، گزینه‌ای قابل بررسی برای اجرای سامانه‌های خورشیدی خانگی، تجاری و برخی پروژه‌های صنعتی است.

مشخصات فنی استراکچر خورشیدی

• برند: آراپل
• نوع سازه: استراکچر خورشیدی تیپ سنگین
• ظرفیت نصب: ۲ پنل خورشیدی در یک ردیف
• جنس پروفیل‌ها: فولاد ST37
• نوع پروفیل: U
• ضخامت ورق پروفیل: ۲ میلی‌متر
• روش تولید: تکنولوژی CFS
• تأمین ورق فولادی: شرکت فولاد مبارکه اصفهان، طبق مشخصات اعلام‌شده
• نوع پوشش محافظ: گالوانیزه گرم عمقی
• استاندارد اعلام‌شده پوشش: ASTM A123
• آیین‌نامه بارگذاری: مبحث ششم مقررات ملی ساختمان
• سرعت مبنای باد اعلام‌شده: ۱۲۰ کیلومتر بر ساعت
• نوع اتصالات پروفیل‌ها: پیچ آچاری سایز ۱۰، واشر فنری و واشر تخت
• جنس کلمپ پنل: آلومینیوم آلیاژ 6063
• نوع کلمپ: T و Z
• پرداخت سطح کلمپ: آنودایز
• محل نصب: سطح زمین و بام، متناسب با شرایط پروژه
• روش اجرا: بتن درجا یا اتصال به بلوک سیمانی

ویژگی‌های ساختاری و کیفیت تولید

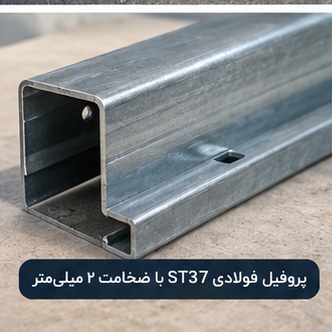

۱. پروفیل فولادی ST37 با ضخامت ۲ میلی‌متر

در ساخت این استراکچر از پروفیل‌های U شکل فولادی با ضخامت ورق ۲ میلی‌متر استفاده می‌شود. طبق مشخصات اعلام‌شده، ورق‌های مورد استفاده از رول‌های فولادی ST37 شرکت فولاد مبارکه اصفهان تهیه می‌شوند.

این پروفیل‌ها با استفاده از تکنولوژی CFS شکل‌دهی می‌شوند. ساختار حاصل، بستری برای نصب پنل‌های خورشیدی فراهم می‌کند و امکان مونتاژ قطعات را با اتصالات پیچی فراهم می‌سازد.

۲. پوشش گالوانیزه گرم عمقی

یکی از ویژگی‌های مهم استراکچر خورشیدی سولارنیرو، استفاده از پوشش گالوانیزه گرم عمقی است. در این روش، سطح فولاد با لایه‌ای از روی پوشانده می‌شود تا مقاومت آن در برابر زنگ‌زدگی و خوردگی افزایش یابد.

این پوشش برای سازه‌هایی که در فضای باز نصب می‌شوند اهمیت زیادی دارد. با این حال، انتخاب سازه برای مناطق ساحلی، محیط‌های صنعتی خورنده یا شرایط آب‌وهوایی خاص باید با در نظر گرفتن ضخامت پوشش، کیفیت اجرا و شرایط واقعی محیط انجام شود.

۳. اتصالات پیچی و واشرهای مورد استفاده

برای اتصال پروفیل‌های این سازه از پیچ‌های آچاری سایز ۱۰ به همراه واشر فنری و واشر تخت استفاده می‌شود. این اتصالات امکان مونتاژ قطعات و اجرای سازه را فراهم می‌کنند.

استفاده صحیح از اتصالات و رعایت دستورالعمل نصب، در پایداری مجموعه و عملکرد مناسب سازه اهمیت دارد.

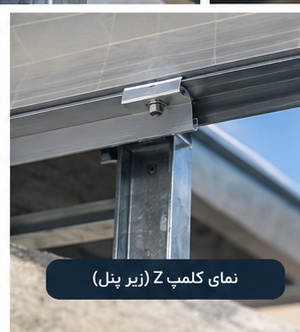

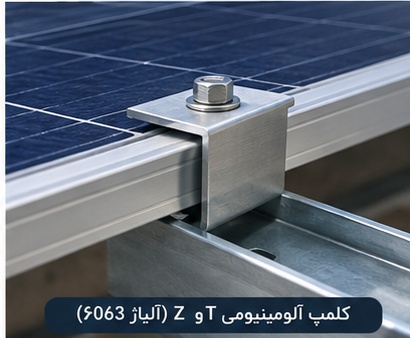

۴. کلمپ‌های آلومینیومی T و Z با آلیاژ 6063

برای اتصال پنل‌های خورشیدی به استراکچر، از کلمپ‌های آلومینیومی نوع T و Z با آلیاژ 6063 و پرداخت آنودایز استفاده می‌شود.

این کلمپ‌ها برای نگهداری پنل‌ها در موقعیت تعیین‌شده به کار می‌روند. هنگام نصب، باید سازگاری کلمپ‌ها با ضخامت قاب پنل، ابعاد آن و دستورالعمل سازنده پنل بررسی شود. همچنین، گشتاور سفت کردن پیچ‌ها باید مطابق دستورالعمل فنی اجرا شود تا از آسیب به قاب پنل جلوگیری شود.

طراحی سازه و مقاومت در برابر باد

طبق اطلاعات فنی اعلام‌شده برای این محصول، بارگذاری سازه بر اساس مبحث ششم مقررات ملی ساختمان در نظر گرفته شده و سرعت مبنای باد ۱۲۰ کیلومتر بر ساعت اعلام شده است.

مقاومت واقعی استراکچر در برابر باد تنها به سرعت باد وابسته نیست. عواملی مانند ارتفاع نصب، زاویه قرارگیری پنل‌ها، فاصله پایه‌ها، نوع فونداسیون، شرایط خاک، محل پروژه و نحوه مهار سازه نیز بر عملکرد آن تأثیر می‌گذارند.

بنابراین، پیش از نصب در هر پروژه، باید انطباق سازه با شرایط واقعی محل اجرا و الزامات طراحی بررسی شود.

روش نصب استراکچر خورشیدی دو پنل

این استراکچر قابلیت اجرا روی زمین و بام را دارد. روش نصب باید با توجه به شرایط محل پروژه و طراحی اجرایی انتخاب شود.

روش اول: نصب به روش بتن درجا

در این روش، پایه‌های سازه در محل تعیین‌شده قرار می‌گیرند و با بتن مهار می‌شوند. ابعاد فونداسیون، عمق استقرار پایه‌ها، مشخصات بتن و نحوه اجرای آن باید بر اساس محاسبات سازه‌ای و شرایط محل پروژه تعیین شود.

روش دوم: اتصال به بلوک سیمانی

در برخی پروژه‌ها، امکان استفاده از بلوک سیمانی به‌عنوان بخشی از سیستم استقرار یا مهار سازه وجود دارد. با این حال، استفاده از این روش باید بر اساس طراحی تأییدشده انجام شود؛ زیرا وزن بلوک به‌تنهایی لزوماً برای تحمل نیروهای ناشی از باد کافی نیست.

برای نصب روی بام نیز باید ظرفیت باربری ساختمان، روش اتصال و الزامات آب‌بندی بام بررسی شود.

کاربردهای استراکچر خورشیدی تیپ سنگین آراپل

این محصول برای پروژه‌هایی مناسب است که به سازه‌ای فولادی برای نصب دو پنل خورشیدی در یک ردیف نیاز دارند. از جمله کاربردهای قابل بررسی آن می‌توان به موارد زیر اشاره کرد:

• نصب پنل‌های خورشیدی در پروژه‌های خانگی
• اجرای سیستم‌های خورشیدی تجاری
• نصب پنل روی زمین با فونداسیون مناسب
• نصب پنل روی بام با رعایت الزامات سازه‌ای
• استفاده در پروژه‌های خورشیدی کوچک و متوسط

پیش از سفارش، باید ابعاد پنل، محل قرارگیری کلمپ‌ها، زاویه نصب و ظرفیت سازه با مشخصات پروژه مطابقت داده شوند.

چرا استراکچر خورشیدی  را از آراپل بخریم؟

انتخاب سازه مناسب، نقش مهمی در کیفیت اجرای سیستم خورشیدی دارد. علاوه بر مشخصات فنی، تطبیق سازه با پنل، شرایط محل نصب و سایر تجهیزات نیز اهمیت دارد.

آراپل با تمرکز بر تأمین تجهیزات سیستم‌های خورشیدی، به مشتریان کمک می‌کند تا محصولات مورد نیاز پروژه خود را بررسی و انتخاب کنند.

مزایای خرید از آراپل عبارت‌اند از:

• امکان بررسی مشخصات فنی محصول پیش از خرید
• کمک به انتخاب سازه متناسب با نوع پنل خورشیدی
• امکان تهیه تجهیزات مورد نیاز پروژه از مجموعه تأمین‌کننده تجهیزات خورشیدی
• دریافت راهنمایی برای بررسی سازگاری سازه با شرایط نصب
• امکان استعلام قیمت و شرایط سفارش پیش از خرید

راهنمای خرید استراکچر خورشیدی ۲ پنل آراپل

برای انتخاب این محصول، ابتدا تعداد و ابعاد پنل‌های خورشیدی خود را مشخص کنید. سپس شرایط نصب، روش اجرای فونداسیون و الزامات سازه‌ای پروژه را بررسی کنید.

اگر قصد نصب پنل‌های بزرگ را دارید، تطبیق ابعاد قاب پنل با کلمپ‌ها و نقاط اتصال استراکچر اهمیت ویژه‌ای دارد. همچنین، برای پروژه‌هایی که در معرض باد شدید قرار دارند، باید طراحی سازه و فونداسیون با شرایط محل اجرا مطابقت داشته باشد.

برای استعلام قیمت استراکچر خورشیدی دو پنل یک ردیف تیپ سنگین و بررسی سازگاری آن با پنل مورد نظر خود، با کارشناسان آراپل تماس بگیرید.
